概述

磁滯制動器是一種優越的扭矩，張力控制部件。它利用磁滯原理，通過控制輸入的勵磁電流，產生一定的扭矩。控制電流和輸出扭矩有較好的 線性關系。它能提供光滑、無級可調、與轉速無關的轉矩控制。除了軸承以外，系統內無其它摩擦，具有穩定可靠、使用轉速高、噪音小使用壽命長、維護成本低等優點。

結構特征

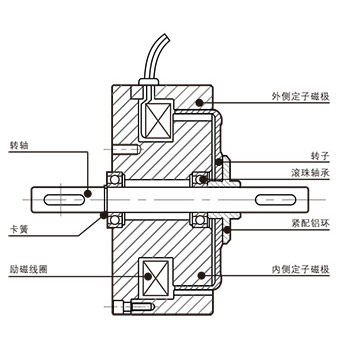

磁滯制動器由轉子和定子磁極兩大部分組成。轉子由特殊的磁滯材料制成，定子磁極中有一定的間隙，轉子在間隙中轉動。當線圈通電時，間隙中產生磁場，使轉子產生磁滯效應。當磁滯轉子在外力作用下克服磁 滯力轉動時，產生額定的扭矩。扭矩僅與激磁電流大小有關，與轉速無關，實現非接觸的扭矩傳輸。

特點

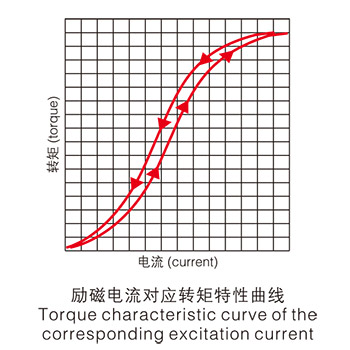

勵磁電流與輸出轉矩基本成比例關系，傳送轉矩在額定值的5-100%范圍內可以控制，小電流可以控制輸出較大的轉矩。 無論滑轉速度的變化如何，其傳送的轉矩能基本保持不變。能夠在容許的滑差功率下連續滑轉，除軸承外沒有其他磨損件。無接觸式轉矩傳遞， 運轉平滑，轉速范圍大，免維護，使用壽命長。

當勵磁電流突然改變?yōu)榈陀诔跏贾档?0%且沒有轉動轉子時會產生的殘余磁力，運轉時會使扭矩出現波動。有效的避免扭矩波動的方法有：

1.手動分別轉動定子和轉子的同時逐漸降低勵磁電流；

2.在設備運行停機前逐漸降低勵磁電流；

3.在設備運行停機前斷開低勵磁電流（定子和轉子之間的相對轉速在100RPM以上）。

張力與力矩關系：M= F·R
F:張力N （牛頓）
R:材料卷筒半徑m （米）
M:力矩N·m （牛·米）
在有關卷線加工的地方，常常需要用到張力控制，此時的線材、帶材上的實際張力，即由以上公式確定。
滑差功率：P= M·n/9.55=F·V
P:滑差功率 w （瓦）
n:實際滑差rpm （轉/分）
M:傳遞扭矩N·m（牛.米）
F:張力N （牛頓）
V:皮帶速度m/s （米/秒）
磁滯制動器工作過程中，消耗功率做功，轉化為熱量。具有額定的容許滑差功率。超過則會因過熱而損傷器件。

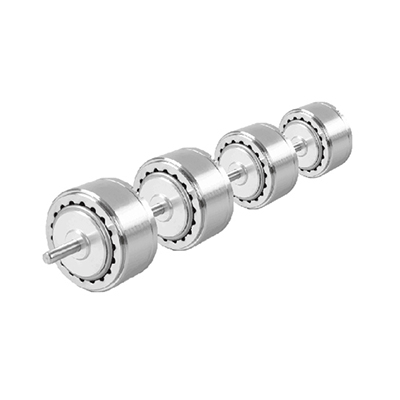

　　在多個電流特定點其扭矩都是相同的，僅使用一套控制系統即 可實現多軸張力控制，其精度高于標準型磁滯制動器。 主要用于多卷紗線、玻纖放卷裝置及電纜、繩索等加工機械。
